Анкер для высоких нагрузок SZ

Анкер для экстремальных нагрузок в бетоне сжатой зоны.

Что такое анкер SZ для высоких нагрузок

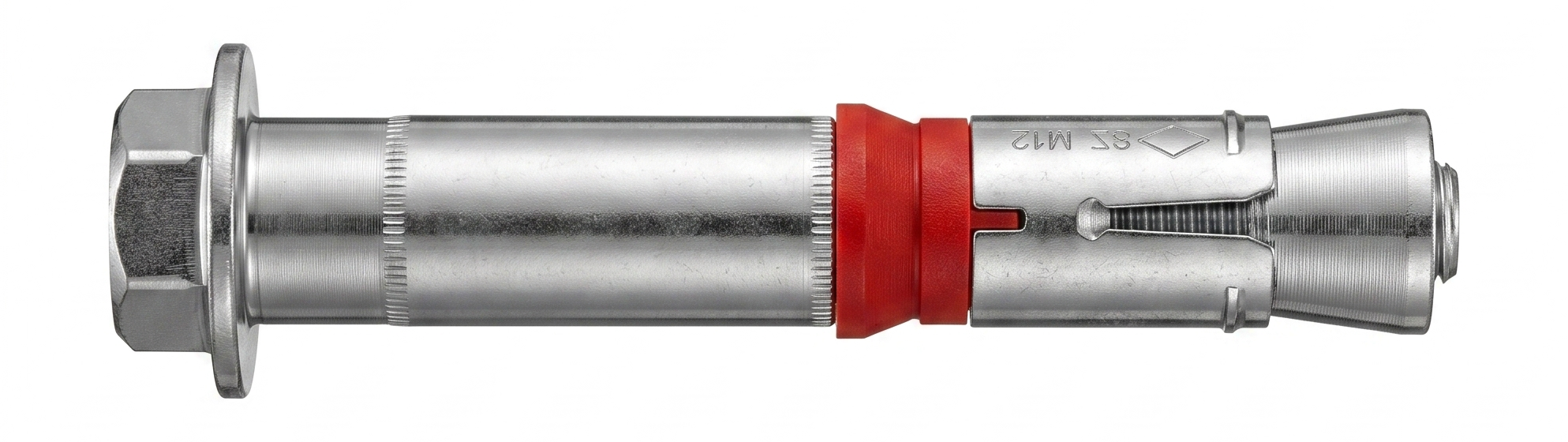

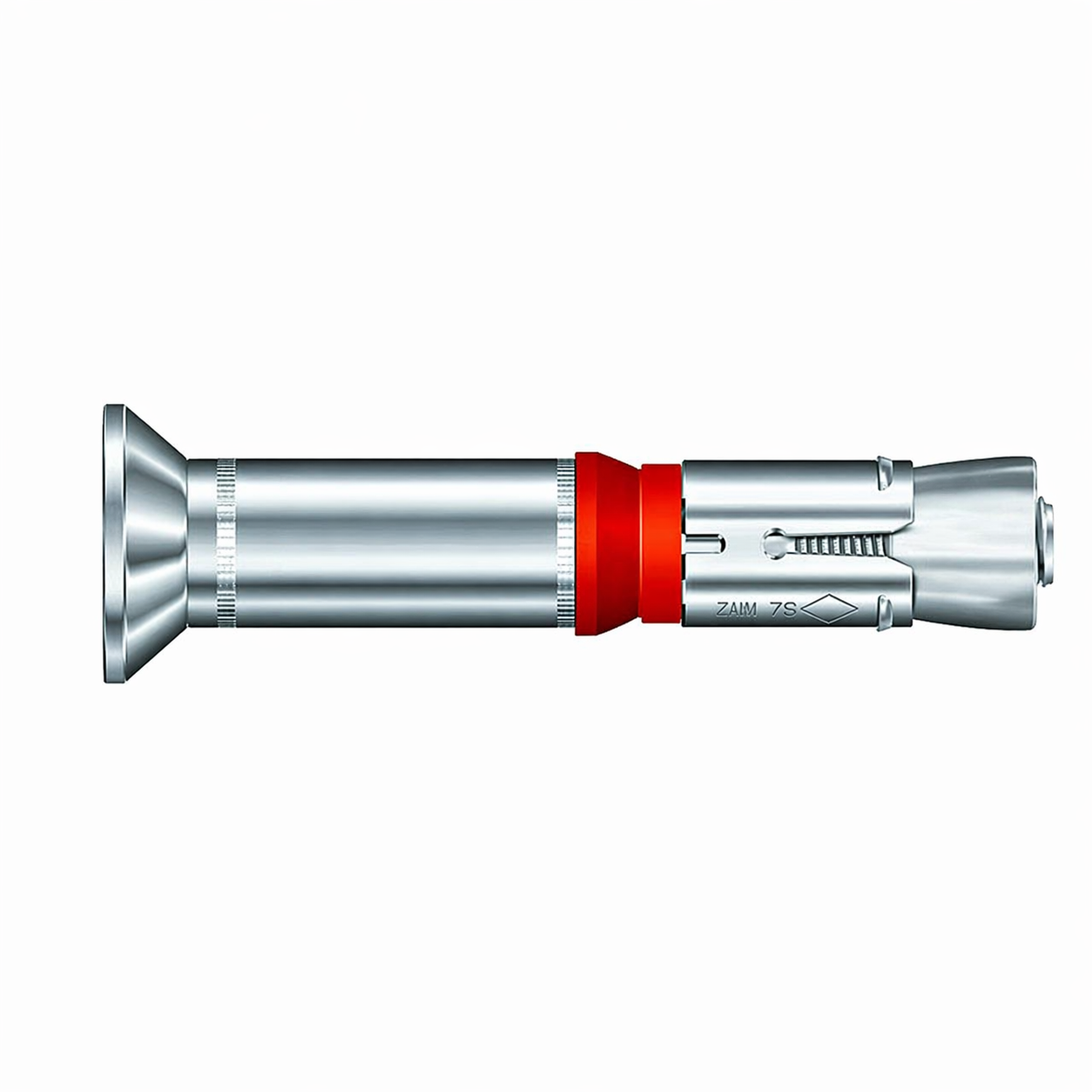

Анкер MKT SZ — высоконагруженный клиновой анкер (тяжёлый анкер, силовой анкер) с характеристиками, существенно превышающими стандартные серии B и BZ. Увеличенная длина анкера (10–14 диаметров) и особый профиль распорной части обеспечивают распределение нагрузки на большей площади контакта со стенками отверстия.

SZ работает по тому же принципу, что и клиновые анкеры: при затяжке гайки конусная часть болта входит в распорную гильзу и раздвигает её. Отличие — геометрия гильзы оптимизирована под высокие нагрузки: увеличенная длина, более толстые стенки, усиленные сегменты.

Характеристические нагрузки (ориентировочно, C30/37):

• SZ М12 (~L150 мм): вырыв ~35–45 кН, срез ~30–40 кН
• SZ М16 (~L175 мм): вырыв ~55–65 кН, срез ~55–65 кН
• SZ М20 (~L200 мм): вырыв ~70–85 кН, срез ~75–90 кН
• SZ М24 (~L230 мм): вырыв ~90–120 кН, срез ~100–130 кН

Где применяется

Промышленные здания и производственные объекты: Крепление стальных колонн к бетонным фундаментам, монтаж несущих балок перекрытий, анкеровка машин, прессов и станков с высокими вибрационными нагрузками. При нагрузках на вырыв свыше 30 кН применение серий B/BZ экономически нецелесообразно — требуется несколько болтов меньшего диаметра, тогда как один SZ перекрывает ту же нагрузку.

Мостовые и транспортные сооружения: Крепление стальных элементов мостовых пролётных строений к опорам из монолитного бетона, монтаж водосточных и дренажных систем мостов, крепление отбойников и ограждений.

Складская и торговая недвижимость: Анкеровка подъёмно-транспортного оборудования (кран-балки, тельферы, конвейеры) к бетонным фермам и балкам перекрытия. Монтаж фасадных систем зданий с высокими ветровыми нагрузками.

Энергетика и нефтегаз: Крепление трубопроводов высокого давления и опорных конструкций к бетонным основаниям. Монтаж теплообменников, насосных агрегатов, компрессорных станций.

Как выбрать SZ по параметрам

По диаметру резьбы (нагрузка): Расчёт нагрузки на анкер проводится по ETA с учётом комбинации растяжения и среза. Ориентировочный выбор:

• Нагрузка до 30 кН: SZ М10–М12
• Нагрузка 30–60 кН: SZ М16
• Нагрузка 60–100 кН: SZ М20–М24

По глубине анкеровки: Глубина анкеровки выбирается из ряда в ETA-документе для требуемой нагрузки. Большая глубина = выше несущая способность. При проектировании вблизи краёв бетонного элемента несущую способность снижают на коэффициент краевого расстояния.

По классу бетона: SZ применяется в бетоне C20/25 и выше. При классах выше C40/50 несущая способность ограничена прочностью анкера, а не бетона.

По условиям эксплуатации: Оцинкованное исполнение — для сухих и нормально влажных условий (промышленные здания без кислотных сред, закрытые парковки, торговые центры). Для наружных и агрессивных условий — нержавеющая сталь A4.

Преимущества анкеров SZ оцинкованных

Vs. химические анкеры: SZ — немедленная нагрузка после монтажа без времени отверждения. В условиях потокового монтажа (несколько сотен анкеров в день) экономия времени критична. Рабочая температура до +200°C против +80°C у полимерных химических анкеров.

Vs. серии B и BZ: SZ обеспечивает нагрузочную способность в 3–5 раз выше при том же диаметре. При проектировании узлов с нагрузками 40–100 кН применение SZ M16–M20 экономически эффективнее, чем несколько анкеров M12 серии BZ.

Vs. аналогов других марок: MKT SZ производится с 1980-х годов, имеет обширную базу испытаний, подтверждённую ETA. Немецкое производство обеспечивает стабильность геометрических допусков.

Сертификаты и стандарты

• ETA (European Technical Assessment): характеристики в нетрещиноватом монолитном бетоне C20/25–C50/60, Option 1
• DIN EN ISO 898-1: класс прочности болта 8.8
• EN 1992-4: Еврокод для расчёта крепёжных систем в бетоне — SZ применим для расчётов по этому стандарту
• Сертификат MKT на русском языке для проектирования по СП 63.13330
