Наш анкер

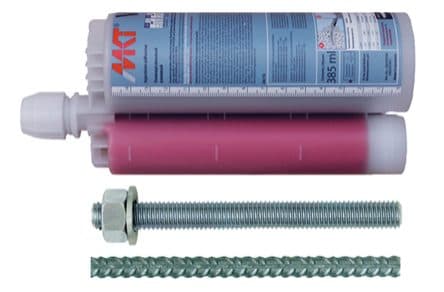

МКТ VME
Германия
Химические анкеры
FASTY VME 600 → МКТ VME
Готовой пары в исходных материалах нет — аналог подобран по типу состава и близости расчётных нагрузок. Проверьте параметры под свой проект.
против
FASTY
VME 600
Россия
Наши плюсы3
- Расчёт по СТО и в программном комплексе — есть у нас, у конкурента нет
- схватывается быстрее: 30 ч против 40 ч
- Вырыв, кН · растянутая зона на M12: +51% к конкуренту
Идём вровень7
- ETA: 07/0299; 09/0350; 13/0773
- Сейсмика: С1 (М8-М30), С2 (М12-М16)
- Протокол испытаний на огнестойкость: да
- Бетон с трещинами: да (M8-M30, арматура Ø8-Ø32)
- Бетон без трещин: да (M8-M30, арматура Ø8-Ø32)
- Объёмы картриджей, мл: 385/585; 1400
- и ещё 2 параметра совпадают
Честно уступаем3
- срок службы 50 лет против 50 и 100 лет
- по нагрузкам в среднем -10% к конкуренту (28 замеров по диаметрам)
- Вырыв, кН · сжатая зона на M30: -45% к конкуренту
Расчётные нагрузки
Одиночное крепление, бетон B25. Исполнения сопоставлены по ближайшей глубине анкеровки.
| Показатель · M8 | МКТ VME | FASTY VME 600 | Итог |
|---|---|---|---|
| Глубина анкеровки, мм | 80 | 80 | = |
| Вырыв, кН · растянутая зона | 7,8 | — | |
| Срез, кН · растянутая зона | 7,1 | — | |
| Вырыв, кН · сжатая зона | 12-6% | 12,7 | ▼ |
| Срез, кН · сжатая зона | 7,1 | 7,2 | = |
| Минимальное межосевое расстояние, мм | 40 | 40 | = |
| Минимальное расстояние до края бетона, мм | 40 | 40 | = |
| Прочность связи, бетон с трещинами, Н/мм² | — | — | |
| Прочность связи, бетон без трещин, Н/мм² | — | — |
Сравниваются исполнения с глубиной анкеровки 80 мм у нас и 80 мм у конкурента.
Паспорт анкера
| Параметр | МКТ VME | FASTY VME 600 | Итог |
|---|---|---|---|
| Состав | Эпоксидный состав | Эпоксидная смола | · |
| ETA | 07/0299; 09/0350; 13/0773 | 19/0705; 18/1157 | = |
| Расчёт по СТО и в программном комплексе | да | — | ▲ |
| Шоковая нагрузка | нет | — | |
| Сейсмика | С1 (М8-М30), С2 (М12-М16) | С1 (М8-М16), С2 (М12-М16) | = |
| Протокол испытаний на огнестойкость | да | да | = |
| Бетон с трещинами | да (M8-M30, арматура Ø8-Ø32) | да (М8-М30, арматура Ø8-Ø32) | = |
| Бетон без трещин | да (M8-M30, арматура Ø8-Ø32) | да (М8-М30, арматура Ø8-Ø32) | = |
| Кирпич и прочие основания | нет | нет | = |
| Объёмы картриджей, мл | 385/585; 1400 | 385/585; 1400 | = |
| Температура базового материала | +5°C до +40°С | +5°С до +40°С | · |
| Время отверждения при +10 °С (сухой бетон) | 30 ч | 40 ч | ▲ |
| Монтаж в отверстие после алмазного сверления | да | да | = |
| Монтаж в отверстие после перфоратора | да | да | = |
| Срок службы анкера | 50 лет | 50 и 100 лет | ▼ |
Источник данных: сравнительная таблица МКТ / HILTI и карта аналогов МКТ↔HILTI 2022. Нагрузки приведены для бетона B25 по документации производителей; для проекта расчёт выполняется по СТО и в программном комплексе. Соответствие в таблице — отправная точка подбора: глубина анкеровки, краевые и межосевые расстояния определяются основанием и проектом. Спросить инженера.
