Наш анкер

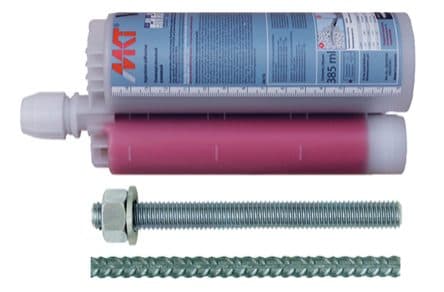

МКТ VME plus
Германия
Химические анкеры
HILTI HIT-RE 100 → МКТ VME plus
Соответствие взято из карты аналогов производителя. Ниже — паспорт обеих позиций и расчётные нагрузки по диаметрам.
в PDF 2022 стоял VME; актуальный аналог — VME plus
против
HILTI
HIT-RE 100
Лихтенштейн
Наши плюсы6
- сейсмика есть у нас и нет у конкурента
- Протокол испытаний на огнестойкость — есть у нас, у конкурента нет
- схватывается быстрее: 28 ч против 48 ч
- Монтаж в отверстие после алмазного сверления — есть у нас, у конкурента нет
- по нагрузкам в среднем +31% к конкуренту (30 замеров по диаметрам)
- Вырыв, кН · растянутая зона на M20: +74% к конкуренту
Идём вровень6
- Состав: Эпоксидный состав
- ETA: 19/0483; 19/0671
- Бетон с трещинами: да (M8-M30, арматура Ø8-Ø32)
- Расчёт по СТО и в программном комплексе: да
- Бетон без трещин: да (M8-M30, арматура Ø8-Ø32)
- Монтаж в отверстие после перфоратора: да
Честно уступаем0
По этой паре мы не уступаем ни в одном параметре.
Расчётные нагрузки
Одиночное крепление, бетон B25. Исполнения сопоставлены по ближайшей глубине анкеровки.
| Показатель · M8 | МКТ VME plus | HILTI HIT-RE 100 | Итог |
|---|---|---|---|
| Глубина анкеровки, мм | 80 | 80 | = |
| Вырыв, кН · растянутая зона | 9,38 | — | |
| Срез, кН · растянутая зона | 8,8 | — | |
| Вырыв, кН · сжатая зона | 12 | 12,2 | = |
| Срез, кН · сжатая зона | 8,8+21% | 7,3 | ▲ |
| Минимальное межосевое расстояние, мм | 40 | 40 | = |
| Минимальное расстояние до края бетона, мм | 35-13% | 40 | ▲ |
| Прочность связи, бетон с трещинами, Н/мм² | 7 | — | |
| Прочность связи, бетон без трещин, Н/мм² | 20 | — |
Сравниваются исполнения с глубиной анкеровки 80 мм у нас и 80 мм у конкурента.
Паспорт анкера
| Параметр | МКТ VME plus | HILTI HIT-RE 100 | Итог |
|---|---|---|---|
| Состав | Эпоксидный состав | Эпоксидный состав | = |
| ETA | 19/0483; 19/0671 | 15/0882 | = |
| Расчёт по СТО и в программном комплексе | да | да | = |
| Шоковая нагрузка | нет | нет | = |
| Сейсмика | C1 (M8-M30), арматура (Ø8-Ø32); С2 (М12-М24) | нет | ▲ |
| Протокол испытаний на огнестойкость | да | нет | ▲ |
| Бетон с трещинами | да (M8-M30, арматура Ø8-Ø32) | да (M10-M30, арматура Ø10-Ø32) | = |
| Бетон без трещин | да (M8-M30, арматура Ø8-Ø32) | да (M8-M30, арматура Ø8-Ø32) | = |
| Кирпич и прочие основания | нет | нет | = |
| Объёмы картриджей, мл | 585; 440/1400 | 330; 500 | · |
| Температура базового материала | +5°C до +40°С | +5°С до +40°С | · |
| Время отверждения при +10 °С (сухой бетон) | 28 ч | 48 ч | ▲ |
| Монтаж в отверстие после алмазного сверления | да | нет | ▲ |
| Монтаж в отверстие после перфоратора | да | да | = |
| Срок службы анкера | — | 50 лет |
Сравнить другую позицию
Источник данных: сравнительная таблица МКТ / HILTI и карта аналогов МКТ↔HILTI 2022. Нагрузки приведены для бетона B25 по документации производителей; для проекта расчёт выполняется по СТО и в программном комплексе. Соответствие в таблице — отправная точка подбора: глубина анкеровки, краевые и межосевые расстояния определяются основанием и проектом. Спросить инженера.
