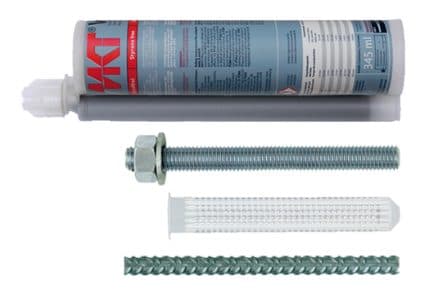

Наш анкер
МКТ VMH
Германия
Химические анкеры
HILTI HVU-TZ + HAS-TZ → МКТ VMH
Готовой пары в исходных материалах нет — аналог подобран по типу состава и близости расчётных нагрузок. Проверьте параметры под свой проект.
прямого аналога в исходных файлах нет
против
HILTI
HVU-TZ + HAS-TZ
Лихтенштейн
Наши плюсы2
- сейсмика есть у нас и нет у конкурента
- Вырыв, кН · растянутая зона на M16: +29% к конкуренту
Идём вровень8
- ETA: 17/0716; 17/0715
- Шоковая нагрузка: да
- Протокол испытаний на огнестойкость: да
- Бетон с трещинами: да (M8-M30, арматура Ø8-Ø32)
- Расчёт по СТО и в программном комплексе: да
- Бетон без трещин: да (M8-M30, арматура Ø8-Ø32)
- и ещё 4 параметра совпадают
- по нагрузкам в среднем -2% к конкуренту (16 замеров по диаметрам)
Честно уступаем2
- схватывается дольше: 1ч против 30 мин
- Срез, кН · растянутая зона на M20: -16% к конкуренту
Расчётные нагрузки
Одиночное крепление, бетон B25. Исполнения сопоставлены по ближайшей глубине анкеровки.
| Показатель · M8 | МКТ VMH | HILTI HVU-TZ + HAS-TZ | Итог |
|---|---|---|---|
| Глубина анкеровки, мм | 80 | — | |
| Вырыв, кН · растянутая зона | 9,38 | — | |
| Срез, кН · растянутая зона | 8,8 | — | |
| Вырыв, кН · сжатая зона | 12 | — | |
| Срез, кН · сжатая зона | 8,8 | — | |
| Минимальное межосевое расстояние, мм | 40 | — | |
| Минимальное расстояние до края бетона, мм | 35 | — | |
| Прочность связи, бетон с трещинами, Н/мм² | — | — | |
| Прочность связи, бетон без трещин, Н/мм² | — | — |
Сравниваются исполнения с глубиной анкеровки 80 мм у нас и — мм у конкурента.
Паспорт анкера
| Параметр | МКТ VMH | HILTI HVU-TZ + HAS-TZ | Итог |
|---|---|---|---|
| Состав | Гибридный состав | 2-х компонентный состав | · |
| ETA | 17/0716; 17/0715 | 03/0032 | = |
| Расчёт по СТО и в программном комплексе | да | да | = |
| Шоковая нагрузка | да | да | = |
| Сейсмика | С1 (М8-М30) С2 (М12-М24) | нет | ▲ |
| Протокол испытаний на огнестойкость | да | да | = |
| Бетон с трещинами | да (M8-M30, арматура Ø8-Ø32) | да (М10-М20) | = |
| Бетон без трещин | да (M8-M30, арматура Ø8-Ø32) | да (М10-М20) | = |
| Кирпич и прочие основания | нет | нет | = |
| Объёмы картриджей, мл | 410; 280/345 | — | · |
| Температура базового материала | -5°С до +40°С | -5°С до +40°С | = |
| Время отверждения при +10 °С (сухой бетон) | 1ч | 30 мин | ▼ |
| Монтаж в отверстие после алмазного сверления | да, при дополнительной обработке отверстия | да | = |
| Монтаж в отверстие после перфоратора | да | да | = |
| Срок службы анкера | 50 лет | 50 лет | = |
Сравнить другую позицию
Источник данных: сравнительная таблица МКТ / HILTI и карта аналогов МКТ↔HILTI 2022. Нагрузки приведены для бетона B25 по документации производителей; для проекта расчёт выполняется по СТО и в программном комплексе. Соответствие в таблице — отправная точка подбора: глубина анкеровки, краевые и межосевые расстояния определяются основанием и проектом. Спросить инженера.
